Mit der TETRA Signal Mapper (TSM) App können Empfangspegel und Zellregistrierung direkt aus dem Funkgerät ausgelesen werden und gemeinsam mit der GPS Information in eine CSV-Datei aufgezeichnet werden. Gleichzeitig werden die Messwerte farbcodiert als Heatmap auf einer OpenStreetMap-Karte dargestellt, sodass die Netzabdeckung schon während der Messfahrt sichtbar wird.

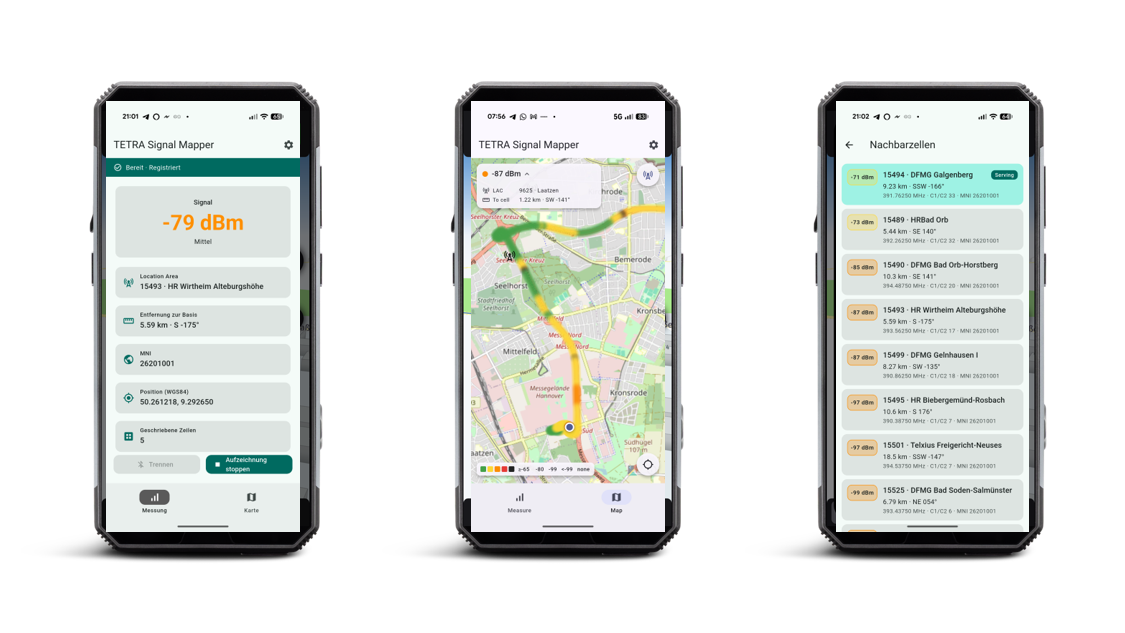

TETRA Signal Mapper ist eine Android-Anwendung zur Netzmessungen in TETRA-Netzen. Die App verbindet sich mit einem TETRA-Funkgerät, liest fortlaufend die Empfangsfeldstärke (RSSI) sowie die aktuell registrierte Zelle aus, verknüpft diese Werte mit der GPS-Position des Smartphones und schreibt das Ergebnis in eine CSV-Datei. Gleichzeitig werden die Messwerte farbcodiert als Heatmap auf einer OpenStreetMap-Karte dargestellt, sodass die Netzabdeckung schon während der Messfahrt sichtbar wird.
Typische Anwender bzw Einsatzzwecke sind:
Netzbetreiber / Systemintegrator für Messfahrten zur Überprüfung der Basisstationsplanung
Servicetechniker zur punktuellen Kontrolle bekannter Funklöcher oder neuer Standorte
Netzplaner zur Langzeitaufzeichnung für die spätere Auswertung
Hinweis: Die App zeichnet ausschließlich auf, was das Funkgerät meldet. Sie sendet nicht, verändert keine Geräteeinstellungen und greift nicht in den laufenden Funkbetrieb ein.
Die TETRA Signal Mapper Anwendung wird in zwei Lizenzstufen angeboten:
Messung von Empfangsfeldstärke und aktuell registrierter Zelle
Verknüpfung der Messwerte mit GPS Position
Kartendarstellung
Exportfunktion
Alle Funktionen von TETRA Signal Mapper Standard
+ Auswertung der Nachbarzellen (nur für Motorola Funkgeräte)
Protokollierung von Zellwechseln (Handover)
Betriebssystem: Android 8.0 oder neuer
Verbindung zum Funkgerät: Bluetooth Classic (SPP) oder USB-OTG-Kabel
Berechtigungen: Bluetooth, Standort (GPS)
Internet: Nur für die Lizenzaktivierung und zum Nachladen von Kartenmaterial. Die Messung selbst funktioniert vollständig offline.
Sprachen: Deutsch und Englisch — richtet sich nach der Systemsprache
Anschluß eines TETRA Digitalfunkgerätes mit verfügbarer PEI Schnittstelle.
Motorola MXP600 über Bluetooth: Das Funkgerät muss in den Android-Bluetooth-Einstellungen gekoppelt sein, die Lizenz BT Control muss auf dem Gerät aktiv sein und der Codeplug muss die SPP-Verbindung auf die AT-Schnittstelle leiten.
MTP6000 Serie über Bluetooth: Wie MXP600, jedoch zusätzliche Konfiguration im Codeplug erforderlich
Motorola MXP600 / TPG2200 / MTP6000 / MTP 3000 Serie über USB: Das Funkgerät einfach per OTG-Kabel anschließen. Eine zusätzliche Gerätelizenz ist nicht erforderlich.
Sepura STP8000 / STP9000 / SC20 / SC21: Das Funkgerät benötigt die PEI-Lizenz, bei Verbindung über Bluetooth zusätzlich die Bluetooth-Lizenz. Die PEI-Konfiguration im Funkgerät muss zur gewünschten Verbindungsart passen — entweder USB-Seriell oder Bluetooth. STP8000/STP9000 und SC20/SC21 werden mit dem Sepura-USB-Programmier-/Datenkabel angeschlossen.
Andere TETRA-Funkgeräte über USB-Seriell-Adapter: Das Funkgerät muss AT-Befehle auf der seriellen Schnittstelle bereitstellen (38400 Baud, 8 Datenbits, keine Parität, 1 Stoppbit, keine Flusssteuerung).
Die Anleitung enthält alle wichtigen Informationen zur Nutzung der Netzmesslösung TSM, sowie Informationen zu unterstützten Geräten und zur Installation.
Die TSM Android Anwendung ist unsere neustes Lösung zur TETRA Netzmessung. Daneben bieten wir bereits seit längerer Zeit weitere Möglichkeiten der Funkmesslösung z.B. über die TETRAcontrol TNM Software.
HRT/MRT an Laptop/Tablet
Logging von CSV Dateien
BestServer und Nachbarzellen (Motorola)
Intervall ca. 5-15 Sekunden, CLF Format
Live-Darstellung in Karte und Übersicht
